  • Marca: U·SURE
  • Modelo Número: 2016111508
  • is_customized: YES
  • Dissipation Power: normal
  • Supply Voltage: normal
  • Condition: New
Descrição do produto

3-5-LCD-HDMI-USB-Touch-Screen-1920x1080-LCD-Display-Audio-for-Raspberry-Pi-3-2

HTB1tLcdLVXXXXcTXXXXq6xXFXXX2

2.8 " MKS TFT28 V1.2 Suporte U disco e cartão SD de controlador de tela de toque inteligente para 3D de impressora


8

Vista frontal

5

câmera de Visão traseira

7

dimensões

9

visão geral:

MKS-TFT28 é uma tela de toque colorida de LCD, projetado pelo FABRICANTE de BASE (MKS),

e adequado para muitas Impressoras 3D open source.

MKS-TFT28 é adequado para muitos placa principal, tais como Ramps1.4,

MKS Base, MKS Gen, MKS Mini, bem como MKS SBase, etc.

características & tímido;:

2.8 polegada tela de toque colorida de LCD, apoio do disco de U e um cartão SD.

apoio contínuo e fácil atualização de software.

adequado para muitos placa principal como Base Ramps1.4 e MKS, MKS Gen, MKS Mini.

não há necessidade de ajustar o firmware, suporte Marlin, Smoothieware e Repetier.

suporte manter a impressão e economia na queda.

apoio MKS módulo Wifi.

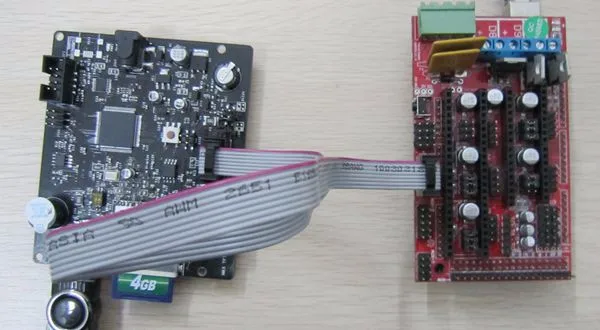

1. Connect para Aux-1 em ramps1.4

mudar em ponte 12 V poder

entrada 12 V na interface de energia

direção refere-se a seguir imagem:

1-1

2..se conectar a Aux-1 no MKS Gen mas não há necessidade de 12 V de alimentação externa

1-2

3. Connect para MKS Base, MKS MINI, MKS SBase, mas não há necessidade de 12 V de alimentação externa

MKS só Base De suporte V1.2 versão atualizada

direção referem-se a seguir imagem:

1-3

4. Power-on Configuração

Step1: ligue MKS TFT28 no primeiro tempo e entrar -- > configuração -- > conexão,

selecione a taxa de transmissão que o firmware padrão.

Step2: digite -- > configuração -- > o tipo de máquina, escolher a máquina impressora.

apenas Delta e outras duas opções.

outros: digite -- > configurações -- > correção de tela sensível ao toque, melhorar a precisão.

5. Atualização de Firmware

cópia a mais recente atualização de firmware para o diretório raiz do cartão SD, incluindo:

1. mkstft28.bin. 2.mks_config.txt. 3. mks_pic.

por favor não modificar o nome do arquivo.

inserir o cartão SD, ele irá atualizar automaticamente após reiniciado.

nota: Ramps1.4 deve conectar externo 12 v poder antes da atualização.

MKS series mainboard não precisa dele.

6. Queda de Poupança

se houver estado parado sobre a impressão, então desligue diretamente.

ele vai continuar trabalhando no último estado parado quando a próxima utilização do tempo.

Impressão contínua em Falta (MKS TFT28 suporta V1.1 versão de atualização)

se o poder de quebrar durante a impressão, ele pode continuar a impressão a partir de fora de lugar após o reinício.

(driver de Motor não pode funcionar após cortes de energia, ele fará com que permanece no modelo de modelos defeituosos se a cabeça de impressão, que você precisa para melhorar a falha de energia, o módulo de detecção e UPS.)

1-4

detecção de interrupção (MKS TFT28 suporta V1.1 versão de atualização)

1. Ligar o sinal S do módulo de detecção de interrupção para BO pin,

o cátodo eo ânodo conectar a o-/+ de BO pin.

1-5

2. Quando o sistema não consegue se conectar com o poder, tela sensível ao toque TFT módulo de detecção de interrupção irá informar automaticamente e suspender impressão. UPS fonte de alimentação vai sair da cabeça de impressão a partir do modelo.

7. Supressão De Detecção(MKS TFT28 suporta V1.1 versão de atualização)

1. Conecte interruptor limitado S de supressão de detecção para B1 pin,

o cátodo eo ânodo conectar a +/-de os pinos abaixo B1 pin.

atenção: ele irrompe uma pausa quando o interruptor É conectar com o Solo.

2. Quando se trata de material inovador, o interruptor limitado será automaticamente

tela sensível ao toque de informar que entra em parar a impressão.

 8.Photo Personalização(MKS TFT28 só suporta V1.1 versão atualizada)

1. TFT suporta MKS photo personalização. além disso, logo, botão de fotos, cor da fonte pode ser auto-projetado. método de referência: MKS TFT Pic_Custom.pdf

2. MKS TFT pode suportar 7 user-defined botão que a ordem é até 200 caracteres.

método de referência: MKS TFT Pic_Custom.pdf

9. Conexão WI-FI(MKS TFT28 apenas apoio V1.1 versão atualizada)

1. TFT pode suportar MKS MKS módulo WIFI. referência: MKSTFT WIFI configuração instructions.pdf

2. After MKS TFT acrescenta MKS módulo WI-FI, você pode usar Printrun, Repetier Host-proceder a conectar e controle remoto. mas ele pode fazer algumas funções indisponíveis.

3. Also, ele suporta o uso de teste de controle e recursos Android APP APP. se você precisa feito por encomenda APP, entre em contato com o vendedor.

4. Ele fornece uma interface de comunicação e auto-desenvolvimento de APLICATIVOS específicos ou outro software de comunicação.

1-6

10. WIFI módulo de instruções de configuração em APP

2-1

2-2

2-3

2-4

2-5

o pacote inclui:
1 xtela sensível ao toque de 2.8 MKS TFT28 V1.2
1 x Cabo
========================================================================================================================================================================================================================================================================
